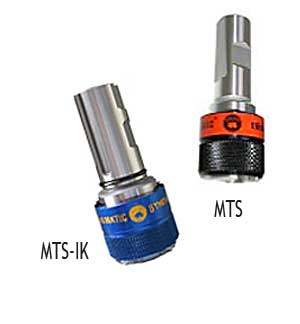

MT-S und MT-S-IK

(gedämpftes Synchron-Gewindeschneiden)

Anwendung:

Für den Einsatz auf CNC-Maschinen mit Synchron-Vorschub, mit oder ohne Vorschub.
Bis zu 4x kleinere Axialkraft auf den Gewindebohrerflanken als im Vergleich zum starren Synchron-Gewindeschneiden.

Funktion:

Die MT-S und MT-S-IK Futter können mit einer sehr geringen Längskompensation die entstehenden Kräfte beim Umschalten der synchron laufenden Maschinenspindel aufnehmen.
Die MT-S-IK Futter sind zudem noch mit Innenkühlung versehen. Die Spindeln MT-S 312 und MT-S 520 erlauben eine progressive Einstellung der Anschnittstärke und auch eine zentrale Kühlung.
Bei den MT-S 054 Spindeln ist eine leichte Anschnittstärken-Veränderung möglich.
Es ist sowohl das Schneiden von Rechts- als auch von Linksgewinden möglich. Die Gewindebohrer werden mittels Schnellwechseleinsätzen gespannt.
(Nicht im Lieferumfang enthalten, Sonderzubehör). Kompatibel mit verschiedenen Markeneinsätzen.

Bemerkung:

Die Generation moderner CNC Maschinen ermöglicht synchrones oder starres Gewindeschneiden. Obwohl die Maschinen synchron arbeiten, kommt es beim Umschalten des Drehsinns zu Problemen.
Dieses Umschalten erzeugt Kräfte auf den Flanken des Gewindebohrers, welche den Verschleiß des Werkzeuges um bis zu 50% erhöhen können.
Die nicht konstante Schnittgeschwindigkeit durch Beschleunigen und Abbremsen der Maschinenspindel wirkt sich ebenso negativ aus.
Um optimale Gewindeschneidbedingungen zu gewährleisten, stehen CNC-RS Gewindeschneidapparate zur Verfügung.

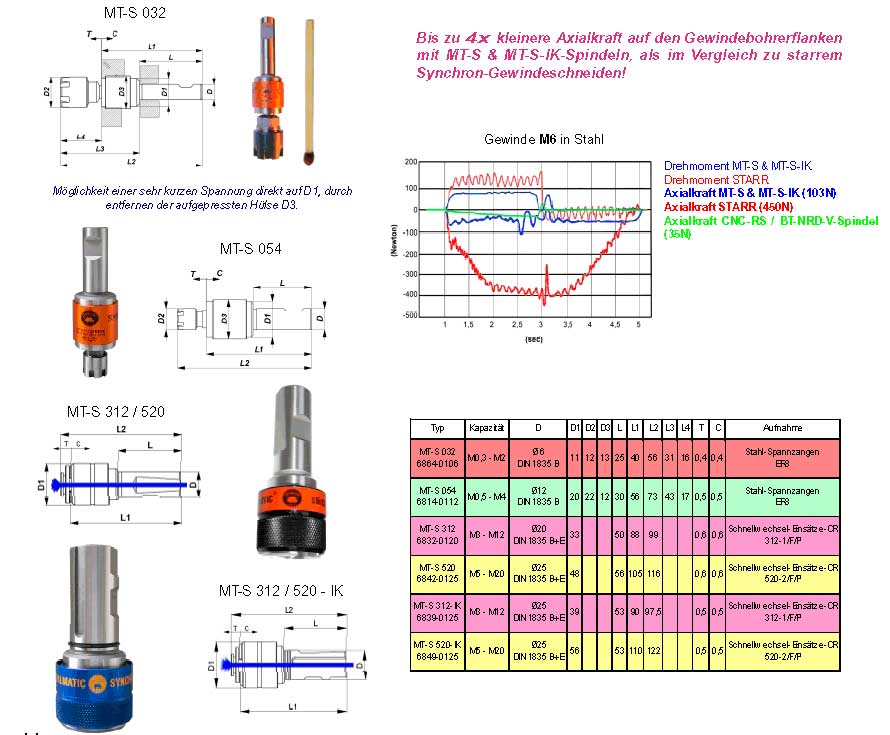

Ein Detailbild zu den verschiedenen Größen und Abmessungen erhalten Sie hier

MTS_Grafikbild
Artikelnr.GrößeAufnahmeNetto/St.

6864-0106 M-TS 032 NANO zyl. Ø 6 440.00 € Hinzufügen
6814-0110 M-TS 054 zyl. Ø 10 475.00 € Hinzufügen
6814-0112 M-TS 054 zyl. Ø 12 390.00 € Hinzufügen
6832-0120 MT-S 312 zyl. Ø 20 320.00 € Hinzufügen
6842-0125 MT-S 520 zyl. Ø 25 350.00 € Hinzufügen
6839-0120 MT-S-IK 312 zyl. Ø 20 350.00 € Hinzufügen
6839-0125 MT-S-IK 312 zyl. Ø 25 350.00 € Hinzufügen
6839-0540 MT-S-IK 312 SK 40 450.00 € Hinzufügen
6849-0125 MT-S-IK 520 zyl. Ø 25 390.00 € Hinzufügen
6849-0540 MT-S-IK 520 SK 40 500.00 € Hinzufügen
