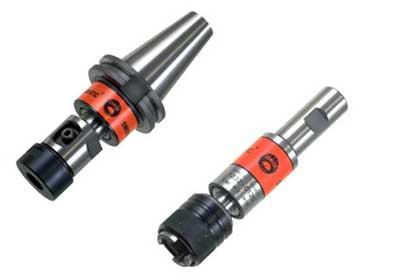

Anwendung:
Für den Einsatz auf NC und CNC-Maschinen mit und ohne automatischen Werkzeugwechsel geeignet.
Funktion:
Das Schneiden sowohl von Rechts- als auch Linksgewinden ist ohne Änderung möglich.
Der Axialausgleich auf Zug- und Druck gleicht die Differenz zwischen Maschinenvorschub und Gewindesteigung aus.
Für Durchgangslöcher geeignet, nicht ausklinkbar.
Zwei Spannvarianten des Gewindebohrers sind vorhanden.
1. Mit der Rubber Flex Zange (2 Gummizangen sind mitgeliefert) und Bohrervierkant mit Schraubstock.
2. Mit Schnellwechseleinsätzen (Typ CR), kompatibel mit verschiedenen Marken-Einsätzen.
verfügbare Größen:
M3 - M12 (BT-NR 312)
M5 - M20 (BT-NR 520)
M10 - M30 (BT-NR 1030)
Artikelnr. | Größe | Aufnahme | Netto/St. | |
1231-0120 | BT-NR 312 | zyl. ∅ 20 | 583.00 € | Hinzufügen |
1231-0202 | BT-NR 312 | MK2 | 583.00 € | Hinzufügen |
1231-0540 | BT-NR 312 | SK 40 | 726.00 € | Hinzufügen |
1232-0120 | BT-NR 312 CR | zyl. ∅ 20 | 583.00 € | Hinzufügen |
1232-0202 | BT-NR 312 CR | MK2 | 583.00 € | Hinzufügen |
1232-0540 | BT-NR 312 CR | SK 40 | 726.00 € | Hinzufügen |
1241-0120 | BT-NR 520 | zyl. ∅ 20 | 649.00 € | Hinzufügen |
1241-0125 | BT-NR 520 | zyl. ∅ 25 | 660.00 € | Hinzufügen |
1241-0203 | BT-NR 520 | MK3 | 660.00 € | Hinzufügen |
1241-0540 | BT-NR 520 | SK 40 | 858.00 € | Hinzufügen |
1242-0120 | BT-NR 520 CR | zyl. ∅ 20 | 638.00 € | Hinzufügen |
1242-0125 | BT-NR 520 CR | zyl. ∅ 25 | 654.50 € | Hinzufügen |
1242-0203 | BT-NR 520 CR | MK3 | 654.50 € | Hinzufügen |
1242-0540 | BT-NR 520 CR | SK 40 | 671.00 € | Hinzufügen |
1251-0125 | BT-NR 1030 | zyl. ∅ 25 | 1023.00 € | Hinzufügen |
1251-0203 | BT-NR 1030 | MK3 | 1023.00 € | Hinzufügen |
1251-0540 | BT-NR 1030 | SK 40 | 1375.00 € | Hinzufügen |
1252-0125 | BT-NR 1030 CR | zyl. ∅ 25 | 1045.00 € | Hinzufügen |
1252-0203 | BT-NR 1030 CR | MK3 | 1045.00 € | Hinzufügen |
1252-0540 | BT-NR 1030 CR | SK 40 | 1408.00 € | Hinzufügen |

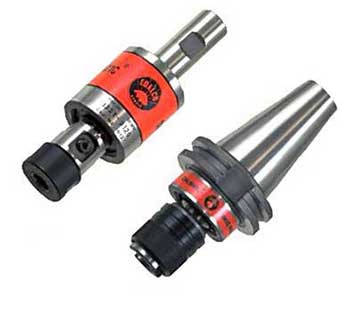

Anwendung:
Für den Einsatz auf NC- und CNC- Maschinen, mit oder ohne automatischen Werkzeugwechsel, geeignet. Auf Drehmaschinen und Bearbeitungs-Zentren.
Funktion:
Der einstellbare Axialausgleich auf Druck [C], durch die Verstärkung der Anschneidfeder bis zur vollständigen Blockierung, gewährleistet die Anpassung an die verschiedenen Gewindebohrertypen und die zu
bearbeitenden Materialien, ohne die Gewindetiefe zu beeinflussen. Der Axialausgleich auf Zug [T] bis zum schlagfreien Ausklinken (Ausschalten), ermöglicht mit einer kleinen Verweilzeit, das Einhalten genauen Tiefen,
±0.1mm, dies unabgängig den Arbeitsbedingungen. Nach dem Ausklinken, besitzen die Modelle BT-NRD/CR UND BT-NRD-S/CR, einen Sicherheits-Axialausgleich [S]. Durch das Umschalten der Maschinenspindel, klinkt die Apparatespindel
automatisch wieder ein und dreht zuräck. Durch einen kleinen Umbau ist auch das schneiden von Linksgewinden möglich. Garantiert eine konstante Schnittgeschwindigkeit. Zwei Spannvarianten des Gewindebohrers sind
vorhanden.
1. Mit der Rubber Flex Zange (2 Gummizangen sind mitgeliefert) und Bohrervierkant mit Schraubstock.
2. Mit Schnellwechseleinsätzen (Typ CR), kompatibel mit verschiedenen Marken-Einsätzen.
verfügbare Größen:
M3 - M12 (BT-NRD 312)
M5 - M20 (BT-NRD 520)
M10 - M30 (BT-NRD 1030)
Artikelnr. | Größe | Aufnahme | Netto/St. | |
1931-0120 | BT-NRD V 312 | zyl. ∅ 20 | 687.50 € | Hinzufügen |
1931-0202 | BT-NRD V 312 | MK2 | 687.50 € | Hinzufügen |
1931-0540 | BT-NRD V 312 | SK 40 | 841.50 € | Hinzufügen |
1932-0120 | BT-NRD V 312 CR | zyl. ∅ 20 | 687.50 € | Hinzufügen |
1932-0202 | BT-NRD V 312 CR | MK2 | 687.50 € | Hinzufügen |
1932-0540 | BT-NRD V 312 CR | SK 40 | 841.50 € | Hinzufügen |
1941-0120 | BT-NRD V 520 | zyl. ∅ 20 | 825.00 € | Hinzufügen |
1941-0125 | BT-NRD V 520 | zyl. ∅ 25 | 841.50 € | Hinzufügen |
1941-0202 | BT-NRD V 520 | MK2 | 841.50 € | Hinzufügen |
1941-0203 | BT-NRD V 520 | MK3 | 852.50 € | Hinzufügen |
1941-0540 | BT-NRD V 520 | SK 40 | 924.00 € | Hinzufügen |
1941-0550 | BT-NRD V 520 | SK 50 | 1155.00 € | Hinzufügen |
1942-0120 | BT-NRD V 520 CR | zyl. ∅ 20 | 825.00 € | Hinzufügen |
1942-0125 | BT-NRD V 520 CR | zyl. ∅ 25 | 841.50 € | Hinzufügen |
1942-0202 | BT-NRD V 520 CR | MK2 | 841.50 € | Hinzufügen |
1942-0203 | BT-NRD V 520 CR | MK3 | 852.50 € | Hinzufügen |
1942-0540 | BT-NRD V 520 CR | SK 40 | 924.00 € | Hinzufügen |
1942-0550 | BT-NRD V 520 CR | SK 50 | 1155.00 € | Hinzufügen |
1451-0125 | BT-NRD 1030 | zyl. ∅ 25 | 1485.00 € | Hinzufügen |
1451-0132 | BT-NRD 1030 | zyl. ∅ 32 | 1507.00 € | Hinzufügen |
1451-0540 | BT-NRD 1030 | SK 40 | 1705.00 € | Hinzufügen |
1451-0550 | BT-NRD 1030 | SK 50 | 1870.00 € | Hinzufügen |
1452-0125 | BT-NRD 1030 CR | zyl. ∅ 25 | 1485.00 € | Hinzufügen |
1452-0132 | BT-NRD 1030 CR | zyl. ∅ 32 | 1507.00 € | Hinzufügen |
1452-0540 | BT-NRD 1030 CR | SK 40 | 1705.00 € | Hinzufügen |
1452-0550 | BT-NRD 1030 CR | SK 50 | 1870.00 € | Hinzufügen |

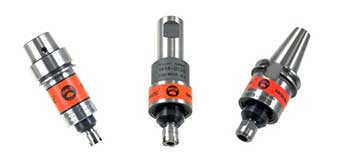

Anwendung:
Für den Einsatz auf NC- und CNC- Maschinen, mit oder ohne automatischen Werkzeugwechsel, geeignet.
Auf Drehmaschinen und Bearbeitungs- Zentren.
Funktion:
Auf den Axialausgleich auf Druck [C], folgt der Axialausgleich auf Zug [T], bis zum schlagfreien Ausklinken (Ausschalten), wobei der automatische Spindelhub (Ausklinkweg) beliebig, von Null bis auf das Maximum (5mm)
verstellbar ist, um sich an alle Gewindetiefen (z.B. kurze Sacklöcher) anpassen zu können. Der BT-NRD 054-S besitzt, nach dem Ausklinken, einen Sicherheits-Axialausgleich [S]. Durch das Umschalten der Maschinenspindel,
klinkt die Apparatespindel automatisch wieder ein und dreht zurück. Schlagfreies Ausklinken, durch patentiertes Kugelsystem. Mit der Wahl einer kleinen Verweilzeit ist die Gewindetiefe ±0,1mm garantiert.
Durch einen kleinen Umbau, ist auch das Schneiden von Linksgewinden möglich. Garantiert eine konstante Schnittgeschwindigkeit. Die BT-NRD 054-S ist gegen Eindringen des Kühlmittels geschützt.
Das Spannen des Gewindebohrers erfolgt durch ESX9- oder ER8 Stahlzangen.
verfügbare Größen:
M0,5 - M4
Artikelnr. | Größe | Aufnahme | Netto/St. | |
1414-0112-ER8 | BT-NRD-S 054 ER8 | zyl. ∅ 12 | 1155.00 € | Hinzufügen |
1414-0116-ER8 | BT-NRD-S 054 ER8 | zyl. ∅ 16 | 1045.00 € | Hinzufügen |
1414-0120-ER8 | BT-NRD-S 054 ER8 | zyl. ∅ 20 | 1045.00 € | Hinzufügen |
1414-0540-ER8 | BT-NRD-S 054 ER8 | SK 40 | 1320.00 € | Hinzufügen |
1414-0112-ESX9 | BT-NRD-S 054 ESX9 | zyl. ∅ 12 | 1265.00 € | Hinzufügen |
1414-0116-ESX9 | BT-NRD-S 054 ESX9 | zyl. ∅ 16 | 1045.00 € | Hinzufügen |
1414-0120-ESX9 | BT-NRD-S 054 ESX9 | zyl. ∅ 20 | 1045.00 € | Hinzufügen |
1414-0540-ESX9 | BT-NRD-S 054 ESX9 | SK 40 | 1320.00 € | Hinzufügen |
